推拉式双扇自动风门|推拉式自动风门

作者:矿用自动风门 发布时间:2021-01-22 16:01:51点击:

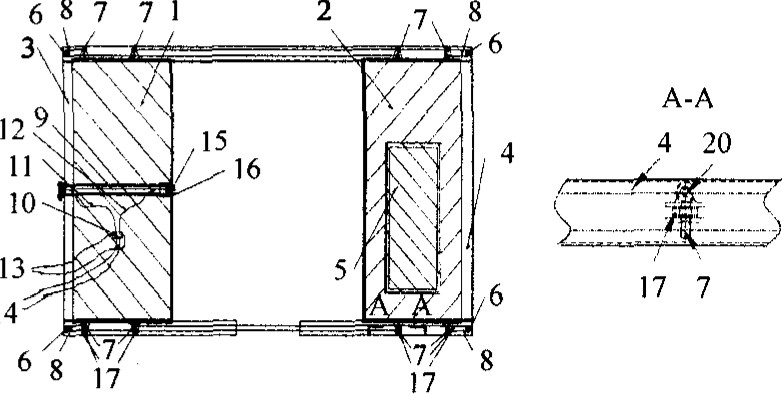

推拉式双扇自动风门包括对称设在滑道内的左门板和右门板,左门板缩覆在左门包内,右门板缩覆在右门包内,左右两个门板顶部和底部分别对称设有两个钢丝绳固定轴,两个门板上的钢丝绳固定轴内设有牵引两门板作相对运动的钢丝绳,牵引钢丝绳的转角处均设有导向滑轮,每个钢丝绳固定轴的侧面设有防止门板与门框摩擦的滑动轴承,左右门板底部的钢丝绳固定轴上设有便于门板作往复运动的滑动轴承左门包的门框上装有高压液动装置,液动装置主要由液压缸,设在液压缸内的活塞推杆构成,液压缸两端的缸体上开有进出液孔,液孔处装有通人高压液体的高压油管和,高压油管分别与电磁换向阀的A口和B口相连,电磁换向阀的进油口通过高压油管连接液压站的P口(出油口),出油口通过高压油管连接液压站的T口(进油口)·左门板上设有与活塞推杆的连接板,当活塞杆伸长时,通过连接板带动左右门板关闭·右门板上设有一个方便进出的人行小门·
推拉式双扇自动风门|推拉式自动风门
推拉式自动风门工作原理
液压站把产生的高压油通过高压油管送人电磁换向阀的进油口,关门时控制信号选择电磁换向阀的A口为进油口,B口为回油口,高压油通过高压油管进人液压缸,高压油推动活塞推杆伸出,并带动活塞推杆与左门板的连接件、左门板向右移动,同时连接在左门和右门板上的牵引钢丝绳、滑轮等组件协同工作,将右门板向左拉出,使风门处于关闭状态,如图1 a所示·
开门时,控制信号选择电磁换向阀的B口为进油口,A口为回油口,高压油通过高压油管进人液压缸,推动活塞推杆收回,并带动活塞推杆与左门板的连接件、左门板向左移动,同时连接在左门和右门板上的牵引钢丝绳、滑轮等组件协同工作,右门板向右移动,最终使左门板和右门板分别藏在左门包和右门包内,使风门处于开启状态。
推拉式自动风门的功能分析
推拉式门体结构,活动门板的运动方向始终与风流压力的方向垂直,风流压力只是增大了活动门板的滑动轴承与门框的压力,由于滑动轴承的摩擦阻力系数很小,所以风门开闭阻力也很小,大大降低了风压对风门开闭的影响,使风门开闭灵活自如;在活动门板的每个钢丝绳固定轴的侧面设有防止门板与门框摩擦的滑动轴承,使风门可倾斜一定角度安装,特别适用于在斜井中使用;风门开闭速度与液压油的流量有关,调节液压站的节流阀,可以调节流量,从而选择最佳开门时间;由于左右门板在门包内滑动,反风时风门可正常工作;风门右侧有人行门,风门关闭时行人可由人行门通过·
