平衡风门闭锁装置

矿用平衡风门闭锁装置为避免井下人为将两道风门同时打开造成风流短路,引起通风系统混乱安装在风门的联锁装置。

在线订购
产品详情
矿用平衡风门闭锁装置是为了杜绝两道风门同时打开的问题,大宝顶煤矿通过自主设计,加工制造,并成功开展试验,解决了传统方案只依靠钢丝绳的移动来带动两道风门开与关,材料损坏严重、安全系数低等问题。因此、所设计的连动滑杆式风门闭锁装置,结构简单、实用性强,具有较大的推广应用价值。

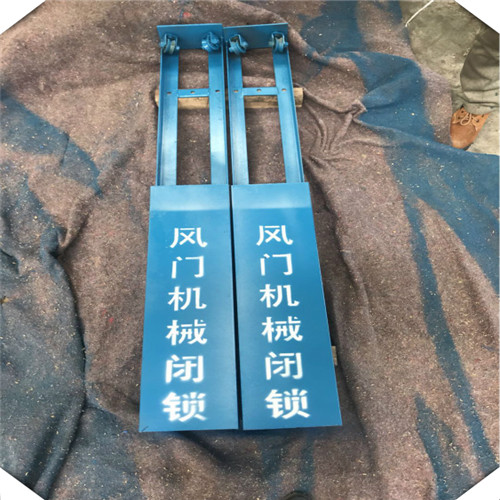

平衡风门闭锁装置
平衡风门闭锁装置的特点
(1)原闭锁风门采用钢丝绳通过拉动两道门装置来实现,当一道门完全开启时另一道门才被拉紧,漏风较大。如一道门部分开启,另一道门也可开启一部分,不能实现真正的闭锁。同时人员通过时,会因另一道风门开启夹伤人员。使用滑杆式闭锁装置可以杜绝风流短路和保证行人安全。而连动滑杆式风门闭锁可具备当一道风门打开时,另一道风门就无法打开,必须待一道风门完全关闭时,另一道风门才能打开,这样可以避免两道风门同时打开的现象,对通风系统不会造成影响,也不会夹伤过往人员,所以使用此闭锁比较安全、可靠。
(2)由于井下巷道断面不同,构造的风门尺寸各异,造成原弹簧闭锁装置尺寸不统一,制作、安装和维护困难。而连动滑杆式风门闭锁装置结构简单,容易加工制作,安装时不受风门尺寸限制,不改变现有设施状况,能适应井下各种规格风门的使用。
(3)通过滑杆式风门闭锁装置的配重块(配重块可用拉力弹簧代替),可实现斜坡巷道内风门自动回门。

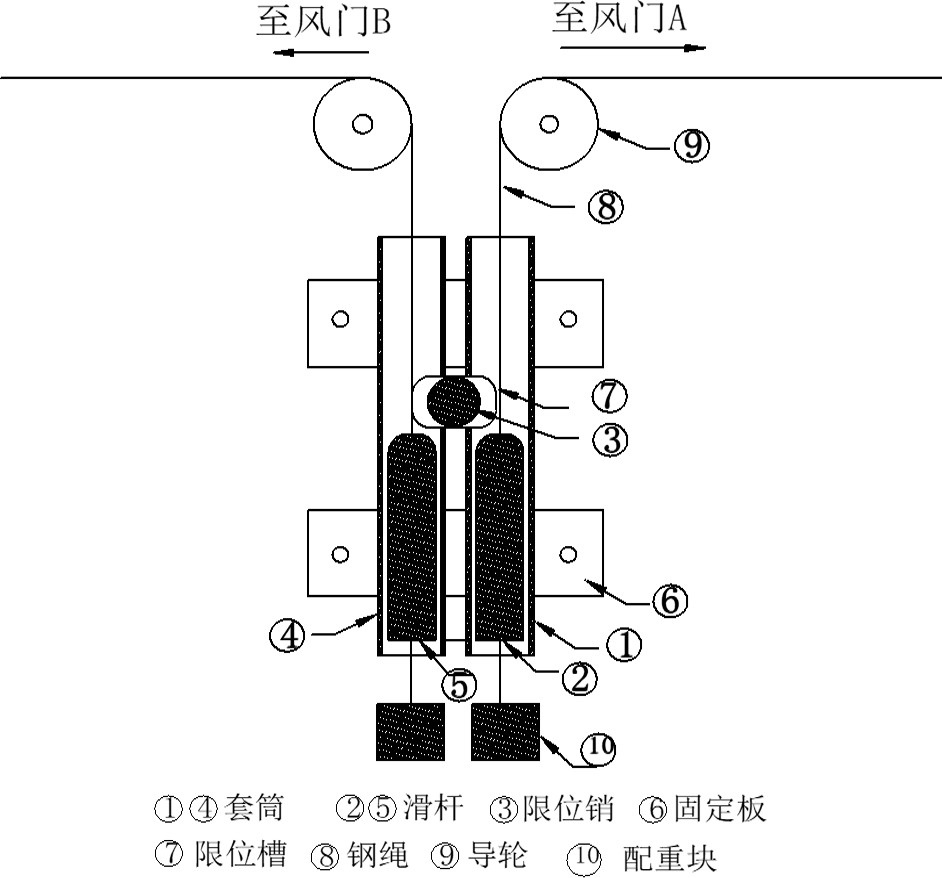

平衡风门闭锁装置原理图
平衡风门闭锁装置工作原理
(1)当人员拉开风门 A(B)时,风门带动钢丝绳,通过导轮 ⑨将闭锁装置套筒①(④)内滑杆②(⑤)向上拉,连动销③被推向另一套筒侧④(①)。此时连动杆③占据了套筒④(①)空间,限制滑杆⑤(②)无法上行,实现闭锁,同时形成另一单风门闭锁。
(2)当人员通过风门后,风门和滑杆在自重和配重块⑩重力的作用下力下复位,此时可以打开任意一道风门。
(3)特殊情况下需要两道风门同时打开时,可取出闭锁装置的连动销,实现解锁。
