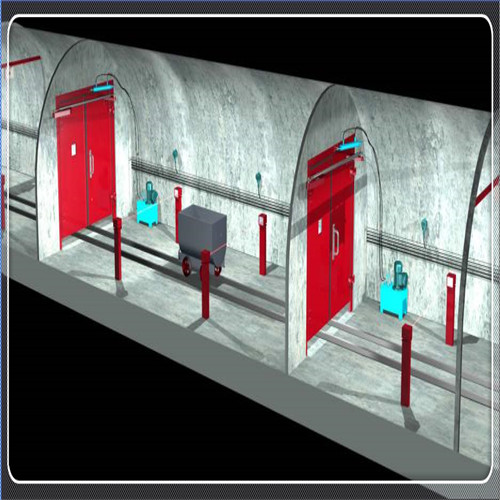

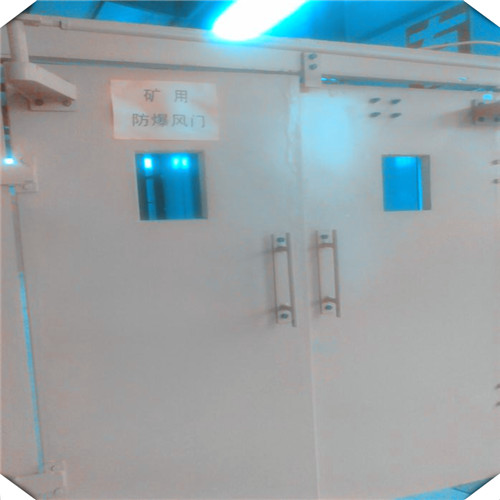

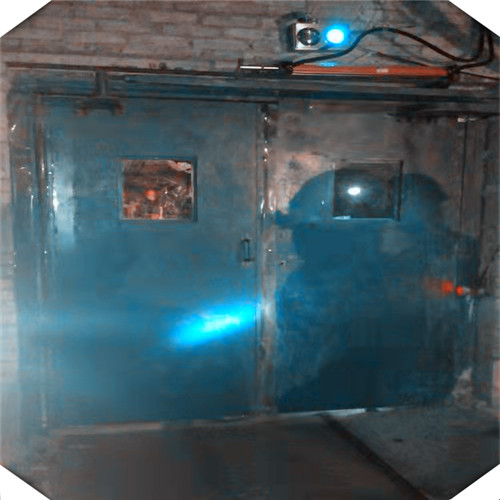

矿用巷道内的自动风门常用的电控气动风门红外线感应的矿用自动风门，包括由两个气缸4分别驱动的A门9和B门10，两个气缸4分别由两个电磁阀3控制，A门9和B门10与闭锁装置6连接，A门9和B门10的两侧分别设置有红外线传感器，红外线传感器包括A门9左侧设置的配对的红外线发射器I1.1和红外线接收器I2.1，A门9右侧设置的配对的红外线发射器II1.2和红外线接收器II2.2，B门10左侧设置的配对的红外线发射器III1.3和红外线接收器III2.3，B门10右侧设置有配对的红外线发射器IV1.4和红外线接收器IV2.4，A门9和B门10的右侧均设置有位置传感器5，电磁阀3、红外线传感器和位置传感器5与自动风门控制装置7连接，自动风门控制装置7上设置有语音提示装置8。
自动风门控制装置7包括输入模块、控制单元、电源模块以及输出模块，红外线传感器和位置传感器与输入模块连接，输入模块与控制单元连接，控制单元与输出模块连接，输出模块与语音提示装置8和电磁阀3连接，电源模块为整个自动风门控制装置7供电。
自动风门控制装置中的控制单元采用SIMATIC S7-200 PLC，适用于各种小型自动化控制系统，结构紧凑，具有功能强大的指令集和高可靠性。S7-200系列PLC是模块式结构，可以通过配接各种扩展模块来达到扩展功能、扩大控制能力的目的。控制单元选用S7-200系列中的CUP224。PLC控制系统有反应速度快，噪音低，能耗小，体积小；功能强大，编程方便，可以随时修改程序；控制精度高，可进行复杂的程序控制；能够对控制过程进行自动检测；系统稳定，安全可靠等优点。PLC对于过程控制系统方面有很大的优势。
红外传感器选用常州宇达安防科技有限公司生产的FHF5矿用本质安全对射型红外传感器，包括一个红外发送器和一个红外接收器。FHF5矿用本安型对射红外传感器是一种煤矿本安型设备，采用肉眼不可见的红外线作为媒介，红外发送器实时发送预置的红外信号，红外接收器实时接受红外发送器发送的红外信号，在风门两侧形成两道不可见的监视线，达到探测行人或车辆的目的。
红外线发送器和接收器采用专用红外系统发射芯片，它包含定时信号产生电路，按键信号扫描电路，指令译码电路、用户编码电路，以及脉冲合成电路和输出缓冲电路构成。脉冲编码调用38k调制频率发送16位指令输出相应的遥控信号。振荡电路通过外接455k晶振和两个振荡电容构成一个38k的振荡电路，振荡电路当按键按下时启振，按键不按下时不启振降低功耗。
位置传感器选用GUH40型矿用本安型位置传感器，传感器分动块、静块两部分，静块外壳采用黄铜棒经车床加工制作，动块采用不锈钢加工制成，动静块外表边缘做钝化处理并采用环氧树脂胶封。铜头为外壳，里面为一PCB板，连接干簧管，引出二对常开接点，有公用点。当安装有传感器动块的机械设备到位时（与传感器静块距离在动作规定范围内），干簧管吸合，常开接点接通，输出到位信号，反之，设备离开时，接点断开，无信号输出。
电磁阀选用德国HARBINGER自动化技术公司研制的D-86972本安电磁阀，二位五通双电控。本安压电阀除了体积小，重量轻以外，还具备了以下特点。
使用寿命长：压电阀片理论动作次数可达到20亿次；压电阀片内阻大，几乎不消耗能量，自身不发热，不存在温升问题，也不需要考虑通电率的问题，即使在100%通电率条件下，压电阀也可确保连续工作6000 h以上。
超低功耗：压电阀片开关一次的动作能耗仅为0.029 mWS，保持功耗为0，整个本安压电阀的功耗以mW计算，最低只有4.5 mW。
响应时间短：压电阀片的响应时间小于2 ms，压电阀P8的响应时间小于20 ms，保障阀频繁换向。
适用所有本安场合：全系列产品已通过欧洲ATEX本安防爆认证，可应用于气体和粉尘的所有防爆场合。
控制要求低：电压型或电流型信号控制，工作电压最低至4.5 V，工作电流最低至1 mA；突破传统的模拟控制方式，可以完全通过现场总线或是PC远程控制，亦可提供PROFIBUS或其它总线的方向阀。
对于本技术领域的普通技术人员来说，在不脱离本实用新型所述原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
