自动风门控制装置有很多不同之处

作者:矿用自动风门 发布时间:2020-10-26 14:24:34点击:
全自动风门控制装置也是有很多不同的,有的厂家带有防挤伤功能,有的没有,有的厂家是声光语音报警器,有的则是语音报警器,有的厂家主机内带有特别的功能方便调节时间,有的则没有,有的装置盒子是不锈钢的,有的则是普通铁板的,有的气缸配大的,有的则是小的,有的气管是配套2-3盘,有的则是一盘。这些对比就能看出价格不同了。
自动风门控制装置

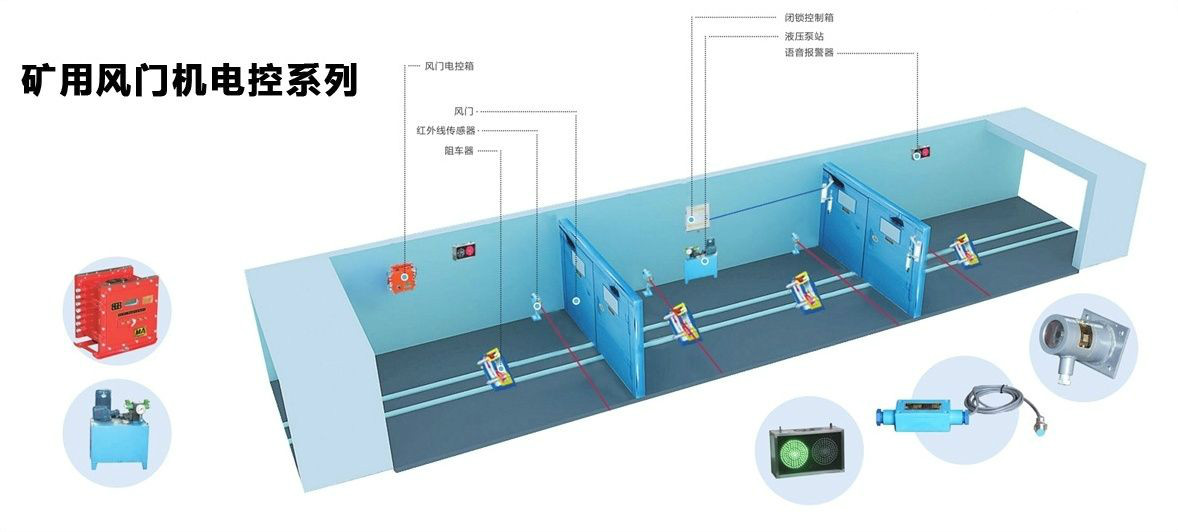

自动风门控制装置安装和结构说明
两台控制装置之间用闭锁线连接协同工作,控制风门的开启与关闭,一个装置控制一个风门,协同工作的两个风门不能同时开启。
与单台本装置配套使用的装置如下:
(1)光控感测器(2个):分别位于风门的两侧,应安装在平时无光照射处,两感测器作用相同,当用矿灯或其他光源照射后感测器动作,控制风门的开启。
(2)门磁感测器(2个):分别位于风门的完全开启处和完全关闭处,用于检测风门的开启到位和关闭到位,两感测器的作用不同,当风门完全关闭时门磁感测器A动作,关门过程结束,当风门完全开启时门磁感测器B动作,开门过程结束。在安装此感测器时必须注意位置的正确性与准确性,两个感测器位置不能接反,并且安装位置要到位。
(3)电磁阀(2个):分别用于风门的开启和关闭,两个电磁阀的作用不同,当关门时电磁阀一开启,电磁阀二关闭,反之当开门时电磁阀二开启,电磁阀一关闭。在安装此感测器时必须注意两个电磁阀位置不能接反。
(4)手动开关(2个):分别位于风门的两侧,两开关必须为常开按钮,并联安装,用于直接控制风门的开启与关闭。
(5)门吸(1个):当风门一开启时,门二门吸吸合。当风门二开启时,门一门吸吸合。防止一扇风门正在开启时,而另一扇门被人为强行打开,造成风路直通。
(6)音箱(1个):用于语音输出,音量可通过本装置控制板上的电位器调节

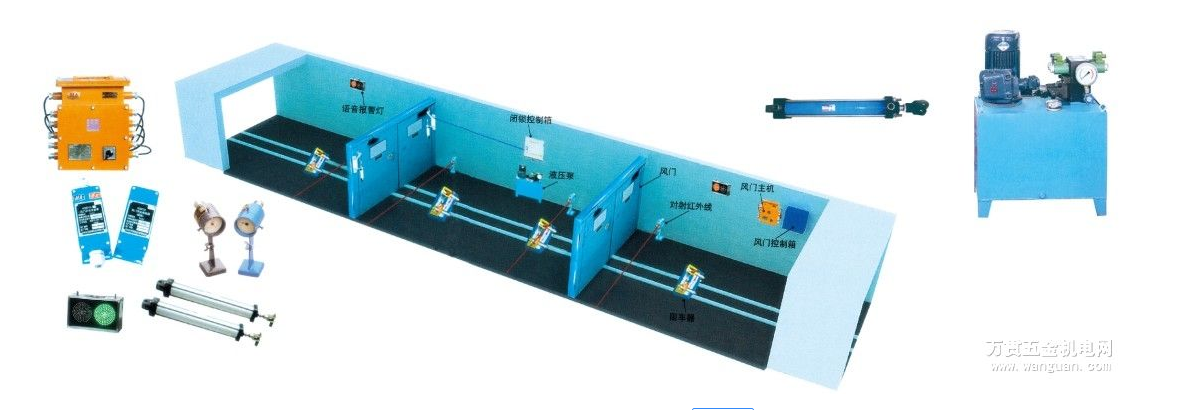

自动风门控制装置
常需要过车司机用矿灯照射光感器,达到一定亮度后,光感器接受到信号并由控制器控制风门开启,而行人小门则为常规的平开门。在实际使用中,存在以下问题:
1、如果遇见特殊情况,矿灯亮度不够时,风门无法正常开启,自动风门电控装置采购注意事项,影响作业;
2、传统的风门无防撞功能,如发生意外时,车辆直接撞击风门会对风门造成损坏;
3、平开式的行人小门,由于风门的负压较大,容易造成人员挤伤;
4、平开式的行人小门受到风压的影响,关门速度较快,对门的冲击较大,影响使用寿命。

风门自动控制装置用PLC自动控制系统,采用红外传感器或光控感应器作为监视器,并兼有语言报警,保证行人和车辆顺利、安全通过。
具体控制功能:控制器接收到红外传感器发来的信号,识别后,控制执行机构(气缸、油缸)动作,打开风门;7秒后(经PLC可调),自动控制执行机构动作,关闭风门。
具体闭锁功能:当互为连锁的两道风门其中任意一道打开时,控制器控制执行机构闭锁另一道风门,使之不能开启;当打开风门关闭后,控制器自动。
具体手动功能:当出现故障时按下复位按钮,整个控制系统停止工作,此时风门可以手动推开。当故障排除后按下置位按钮,控制系统恢复正常工作。
