气动无压风门技术参数和结构特点

作者:矿用自动风门 发布时间:2021-07-20 17:31:08点击:
气动无压风门主要技术参数和结构特点
1)气动无压风门主要技术参数。风门门扇采用20 mm厚的钢板加工制作而成。开闭动力来源于井下压风系统,风压维持在0.4司· 8 MPa,风门动力气缸型号为 JISI型(SC100 × 12佣),泄压窗驱动动力气缸型号为 JISI型(SC30×50),风门推拉摇臂尺寸。风门电控装置使用127 V无负荷电源,红外传感器E3Z-TA型。
2)气动无压风门结构特点。风门的卸压系统保证开启时先开启泄压窗门再开启大风门,以克服风压,开启方便。安装配件少,风门结构简单轻便,安装搬运及维护方便,故障少,可靠性强。安装时无需掘进风门硐室,直接施工风门墙体即可。电控装置使用127 v 的无负荷电源,启闭动力来源于井下压风管路,消耗电量微乎其微。配有防挤伤装置,且自动风门的启闭时间均可调节,有效地防止了风门破坏和伤人事故的发生。

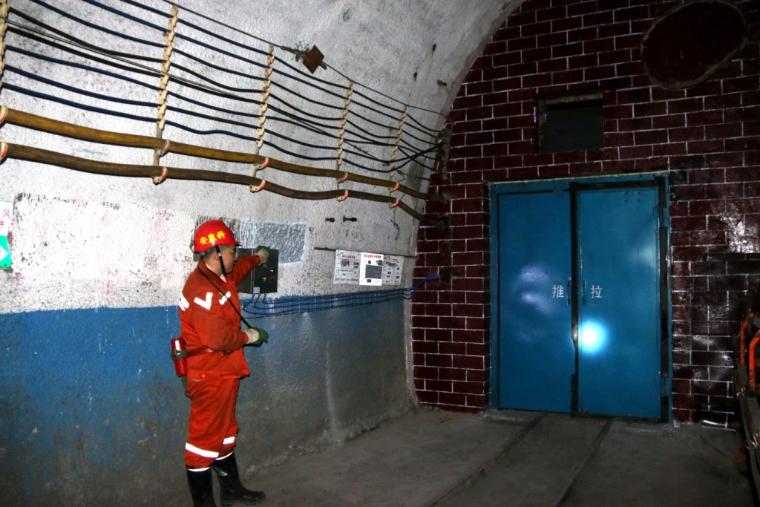

气动无压风门
气动无压风门技术内容
1)风门驱动气缸与推拉臂位置的优化,当风门内外压差高于400 pa时,目前所选气缸将无法满足风门正常开启要求,则需要使用较大型号的气缸或者在风门顶部增加1组辅助气缸用于驱动,或者使用增压泵提高井下原有压风系统的原始压力,但以上都会增加能耗,所以可以考虑优化风门推拉臂的位置,进一步增加风门推拉臂距风门旋转轴的距离,达到省力降耗的目的。
2)现在风门在手动状态下需增加人工联锁装置,在反风状态下需增加反风闭锁装置,虽然都能实现,但风门在手动状态及反风状态下的可靠性有待于进一步增强
