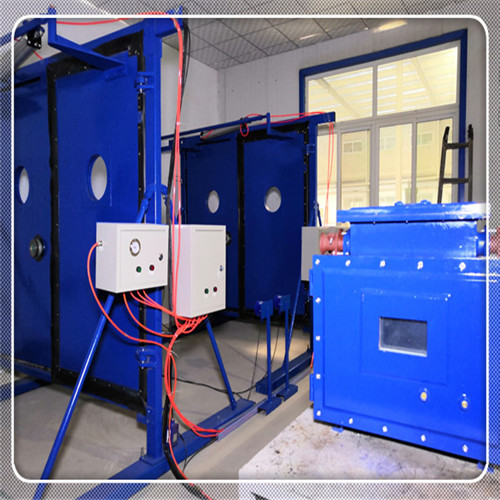

ZMK一127液压自动风门(液压自动平衡风门)自动控制系统由自动控制器、外接红外传感器、开闭状态传感器、语音报警器、油缸及液压泵站等组成。每套为前后2道共4扇组成，每道风门均带2个调节风窗、一扇行人小门及 2个圆形玻璃观测窗，该风门自动控制系统由主机1 台，开门按钮4个（每道风门两侧各一个），红外传感器4个（每道风门两侧各一个），矿用本质安全型风门开闭状态传感器2个、语音报警器2个、油缸4个及 1台液压泵站（660m40v）组成
ZMK-127液压自动风门工作原理
风门动作原理:风门动力来源于液压泵站，油缸连接到风门的顶部，当活塞杆缩回时，将风门开启；当活塞杆伸出，风门关闭
电气系统的工作原理:风门内外侧均安装有按钮和红外传感器，当有人、车通过信号时，该信号经PI．，c（编程器）处理后，自动控制器控制电磁阀打开第一道风门，人、车经过后红外照射该门另一侧传感器，PLC释放电磁阀，第一道风门关闭，同时该风门的开闭状态传感器向对方发出闭锁信号，保证风流的定向、稳定流动，在第一道风门关闭后，当第二道风门红外传感器有信号时，第二道风门立即打开。
ZMK一127液压自动风门主机由西门子S7一 200PLC编程器控制，0P320显示器可适时显示传感器（均采用日本原装进口的欧姆龙传感器）的状态、油缸的状态、风门的开闭状态、语音报警器的状态等，并可通过面板的按键设置风门开闭的延时时间。
两组风门的语言报警器平时长亮绿灯，当第一道风门开启式，所对应的语言报警器发出“通过风门，注意安全"的语音提示；第二道风门的语言报警器的绿灯转化为红灯，并发出“对面风门打开，请稍后"的语音提示；当第一道风门完全关闭后，语音报警器停止报警，亮绿灯，此时第二道风门方能打开。
ZMK-127液压自动风门的主要功能
闭锁功能:当第一道风门打开时，第二道风门的红外信号灯失去作用，并且油缸保持在缩回状态，实现了风门的闭锁功能。
防火、防爆功能:该风门门框、门扇均用铁板制成，门板中夹有阻燃材料，门扇上的观察窗为防弹玻璃所制，具有耐撞性。
停电时的应急功能:该风门上安装有卸压阀，当运行中的风门突然停电时，液压系统就会打开卸压阀，卸掉原液压管路系统中的压力，此时风门可人工手动开关。
ZMK-127液压自动风门安装使用方法及注意事项
安装使用方法
（D主机（液压系统泵站）安放在两道风门的中间。
（2）红外传感器安装在两道风门内外两侧。
（3）语音报警器安装在每道风门的顶部。

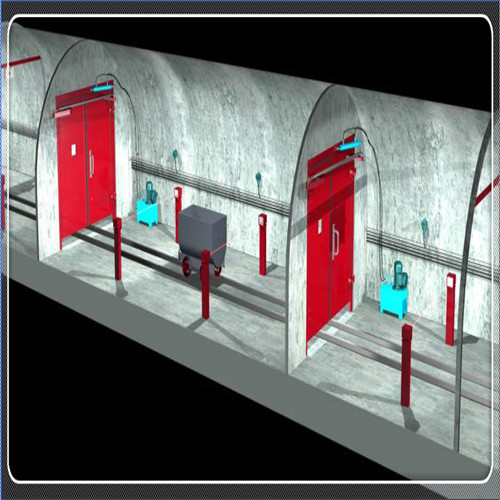

（4）风门安装，如图3所示。
注意事项
（1）风门自动控制器“严禁带电开盖"。
（2）风门自动控制器的内外壳必须接地
（3）本系统每月应定期进行检查汽动装置（液压泵站）应每周至少检查一次。
（4）严禁两道风门开门及人员站在门中时送电
