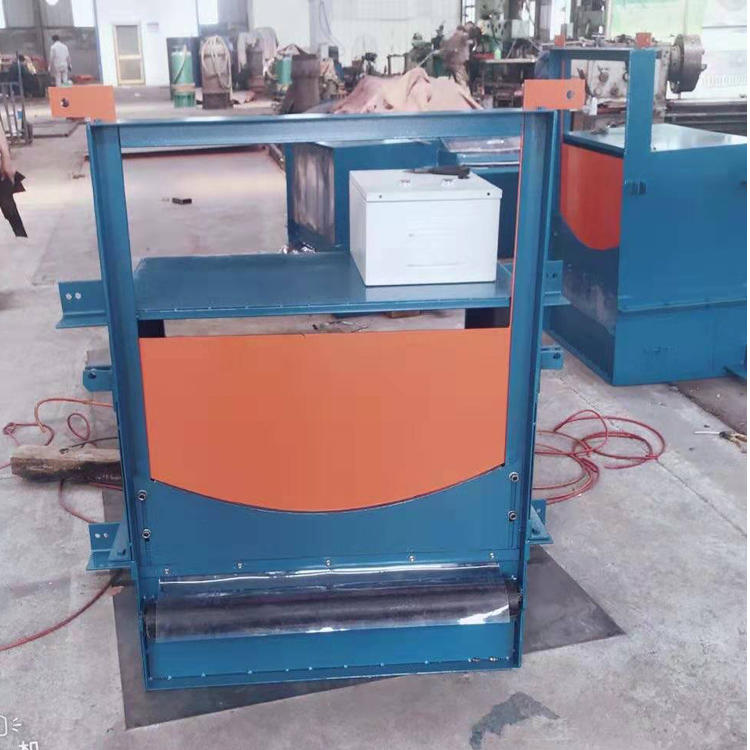

矿用防逆流风门让皮带机过门不再是难题皮带机防逆流风门包括风门组体，压带装置，防突挡板等组成，压带装置，压带装置包括直托辊，直托辊位于输送机皮带的下带面的上侧以压下带面。直托辊可以通过支撑板固定在箱体上，也可单独设置一个支撑架。通过设置直托辊，使得皮带的下带面可以平直地通过下皮带空间，减小磨损，这样也可以将皮带空间设计尺寸小些，进一步减少漏风量。自动保护装置箱体后侧板上还装有防突挡板，皮带巷防逆流风门-皮带过风门墙防逆流装置在发生突出时，防突挡板落下以阻挡有害气体通过。当工作面发生瓦斯灾害时，能够起到隔绝的作用，防止灾害范围扩大。防突挡板1下端呈弧状，与输送机皮带的上带面形状适配，在正常情况下，防突挡板1位于靠上位置，不影响皮带输送机的正常运输。可在后侧板上设置导向翻边，对防突挡板在前后方向上限位，防突挡板在不使用的时候，通过螺栓等将防突挡板固定。
皮带巷防逆流风门控制系统为：两个传感器并列连接到监控分站的输入端，监控分站的输出端分别连接上位机和远动开关，远动开关连接PLC控制箱，PLC控制箱包括防突钢板开启电路：远动开关的常闭输出端连接与皮带电机开机信号输出端都连接与门B002的输入端，与门B002的输出端分别连接防突钢板开启控制端和皮带电机延时开关B001的输入端；防突钢板关闭电路：远动开关的常开输出端和皮带电机停机信号输出端都连接或门B004的输入端，皮带巷防逆流风门或门B004的输出端连接防突钢板关闭控制端；皮带急停电路：远动开关的常开输出端连接皮带电机的急停控制端，皮带巷防逆流风门实现了无人值守、自动防突目的
